A választás a függőleges motor , a egyfázisú motor és a háromfázisú motor ez az egyik legkövetkezményesebb döntés az ipari berendezések kiválasztásában – és ha téved, az energiapazarlást, idő előtti meghibásodást és költséges állásidőt jelenthet. A rövid válasz: függőleges motors beépítési irányuk határozza meg, és tengelyleeresztő alkalmazásokban, például szivattyúkban és hűtőtornyokban használatosak; egyfázisú motorok kis fogyasztású lakossági és kiskereskedelmi használatra alkalmas; és háromfázisú motors kiemelkedő hatékonyságot és nyomatékot biztosít a nehézipari műveletekhez. Az egyes árnyalatok megértéséhez azonban alaposabban meg kell vizsgálni a tervezést, a teljesítményadatokat, a költségeket és a valós használati eseteket.
Mi a függőleges motor és miért számít a tájolás?
A függőleges motor nem egyszerűen egy oldalára forgatható szabványos motor – ez egy teljesen erre a célra tervezett gép, amelyet úgy terveztek, hogy a tengely lefelé (vagy bizonyos konfigurációkban felfelé) mutasson. A tájolás alapvetően megváltoztatja azt, hogy a belső alkatrészek hogyan kezelik a gravitációs, kenési és tolóerős terheléseket, így a már kapható vízszintes motorok alkalmatlanok a helyettesítőkre.
A legkritikusabb mechanikai különbség a nyomócsapágy kialakítása. Az a függőleges motor , a forgórész szerelvény – a csatlakoztatott szivattyútengellyel, járókerékkel és a felette lévő folyadékoszloppal együtt – folyamatos lefelé irányuló tolóerőt fejt ki. A szabványos vízszintes motorcsapágyakat nem úgy tervezték, hogy felvegyék ezt az axiális terhelést. A függőleges motorok ezért több ezer font lefelé irányuló erőre méretezett nyomócsapágyakat tartalmaznak, jellemzően szögérintkezős vagy kúpgörgős csapágyas konfigurációkat használnak.
A függőleges motorok fő tervezési jellemzői
A függőleges motorok számos speciális tervezési tulajdonsággal rendelkeznek, amelyek megkülönböztetik őket vízszintes társaiktól:
- Tolóerő teherbírása: Úgy tervezték, hogy kezelje a fel- és lefelé irányuló erőket, amelyek gyakran 500 lbf-től 50 000 lbf-ig terjednek a nagy szivattyúhajtású motorokban.
- Üreges tengely vagy tömör tengely opciók: Az üreges tengelyű függőleges motorok lehetővé teszik, hogy a szivattyú tengelye áthaladjon a motoron, leegyszerűsítve a kapcsolást és a beállítást. Ez a leggyakoribb konfiguráció a települési víz- és szennyvízátemelő állomásokon.
- NEMA P-alap vagy C-felület szerelőkarimák: A szabványos karimák biztosítják, hogy a motor közvetlenül a szivattyúfejre rögzíthető, így nincs szükség külön alaplemezre vagy tengelykapcsoló-védőre.
- IP55 vagy IP65 tokozási besorolás: Mivel a függőleges motorokat gyakran kültéren vagy nedves szivattyúaknákba szerelik fel, a magas szintű behatolás elleni védelem alapfelszereltség.
- Fokozott szellőzés: A hűtőlevegőnek a gravitáció ellenében felfelé kell áramolnia; A függőleges motorok újratervezett ventilátorszerelvényekkel és csatornapályákkal rendelkeznek, hogy megakadályozzák a forró pontok kialakulását az állórészben.
A függőleges motorok jellemző alkalmazásai
Függőleges motorok domináns alkalmazások, ahol mechanikailag szükség van függőleges tengelyre:
- Mélykútú turbinás szivattyúk kommunális vízellátáshoz (teljesítménytartomány: 5 LE és 4000 LE között)
- Hűtőtorony ventilátorok és indukált huzatú ventilátorok HVAC rendszerekben
- Függőleges soros szivattyúmeghajtók ipari folyamathurokhoz
- Öntözőszivattyú állomások a mezőgazdasági ágazatokban
- Kondenzvíz- és kazántápszivattyúk villamosenergia-termelő létesítményekben
Egyfázisú motor: A lakossági és könnyű kereskedelmi beállítások munkalova
A egyfázisú motor egyfázisú váltakozó árammal működik (Észak-Amerikában 120 V vagy 240 V, Európa nagy részén 230 V), és a domináns választás a töredéktől a kis integrált lóerőig terjedő alkalmazásokhoz – jellemzően 5 LE alatt. Széles körben elterjedt használata az egyfázisú áramellátás egyetemes elérhetőségéből fakad az otthonokban, gazdaságokban és kisvállalkozásokban, nem pedig a kiváló mérnöki teljesítményből.
Ellentétben háromfázisú motors , a egyfázisú motor nem tud önállóan elindulni egyfázisú táplálásról. Az egyfázisú váltakozó áram pulzáló - nem forgó - mágneses teret hoz létre, amely önmagában nem biztosít nettó indítónyomatékot. A gyártók ezt segédindító mechanizmusokkal oldják meg, amelyek az egyfázisú motorok fő altípusait eredményezik.
Az egyfázisú motorok típusai
- Kondenzátor indító indukciós futás (CSIR): Indítókondenzátort (általában 100–400 µF) használ, hogy fáziseltolást hozzon létre a segédtekercsben, elegendő indítónyomatékot (a teljes terhelésű nyomaték 200–350%-át) biztosítva a kompresszorok és szivattyúk számára. A kondenzátort egy centrifugális kapcsoló leválasztja, ha a motor eléri a névleges fordulatszám ~75%-át.
- Kondenzátor-indítás kondenzátor-futás (CSCR): Működési kondenzátort ad hozzá, hogy üzem közben fenntartsa a csaknem kétfázisú állapotot, 5–10%-kal javítva a teljesítménytényezőt és a hatékonyságot a CSIR motorokhoz képest. Gyakori a klímaberendezésekben és a hűtőszekrényekben.
- Osztott fázis (ellenállás-indítás): A segédtekercsnek nagyobb az ellenállása és kisebb az induktivitása, mint a fő tekercsé, ami szerény fáziseltolódást eredményez. Az indítónyomaték kisebb (100–175% FLT) és nagy az indítóáram (600–800% FLT). Alkalmas ventilátorokhoz, légfúvókhoz és könnyen induló terhelésű kis készülékekhez.
- Állandó osztott kondenzátor (PSC): Egyetlen üzemű kondenzátor mindig az áramkörben marad. Ez a kialakítás alacsony indítónyomatékot produkál, de csendesen és hatékonyan működik, így ez az első választás a közvetlen meghajtású HVAC ventilátormotorokhoz és kis keringető szivattyúkhoz.
- Árnyékolt pole motor: A legegyszerűbb és legolcsóbb egyfázisú motor; árnyékoló tekercsek késleltetett mágneses fluxust hoznak létre az egyes pólusok egy részén. Nagyon alacsony indítónyomaték és hatásfok (15-35%). Könnyű terhelésű alkalmazásokban használható: kis ventilátorok, asztali ventilátorok, készülékek.
Háromfázisú motor: Az ipari energia gerince
A háromfázisú motor a leghatékonyabb, legmegbízhatóbb és legköltséghatékonyabb villanymotor típus ipari felhasználásra. Önindító, egyenletes, folyamatos nyomatékot produkál, és teljes terhelés mellett 92–97%-os hatékonyságot ér el a modern prémium hatásfokú kivitelben – jelentősen felülmúlva egyfázisú motorok azonos teljesítményű.
A háromfázisú váltakozó áramú tápellátás három egymást átfedő feszültséghullámformát biztosít, mindegyik 120°-kal eltolva. Az a. állórész tekercsére alkalmazva háromfázisú motor , folyamatosan forgó mágneses teret hoznak létre, amely forgórészáramot indukál és nyomatékot generál – segédindító tekercs, kondenzátor vagy centrifugális kapcsoló nélkül. Ez az egyszerűség közvetlenül az alacsonyabb gyártási költségeket, alacsonyabb karbantartást és hosszabb élettartamot jelenti.
Miért uralják a háromfázisú motorok az ipart?
- Nagyobb hatásfok: Az IE3 (prémium hatékonyságú) és IE4 (szuper prémium hatékonyságú) háromfázisú motorok 30 LE-n 95% feletti teljes terhelési hatékonyságot érnek el, szemben a hasonló egyfázisú kialakítások 85–90%-ával.
- Teljesítménysűrűség: Egy háromfázisú motor 150%-kal nagyobb teljesítményt ad ki kilogrammonként réz és vas, mint egy ezzel egyenértékű egyfázisú motor.
- Sima nyomatékleadás: A háromfázisú teljesítmény állandó pillanatnyi teljesítményt hoz létre, kiküszöbölve az egyfázisú rendszerekben előforduló nyomatékpulzációkat (amelyek ciklusonként kétszer tetőznek). Ez csökkenti a vibrációt, a zajt és a meghajtott berendezések mechanikai igénybevételét.
- Széles teljesítmény tartomány: Elérhető töredékes HP-tól 50 000 LE-ig, gyártás háromfázisú motors alkalmas minden méretű ipari művelethez.
- Könnyű sebességszabályozás: A változtatható frekvenciájú hajtások (VFD) zökkenőmentesen párosulnak háromfázisú indukciós motorokkal, így 20–60%-os energiamegtakarítást tesznek lehetővé változó terhelésű alkalmazásokban, például szivattyúkban, ventilátorokban és kompresszorokban.

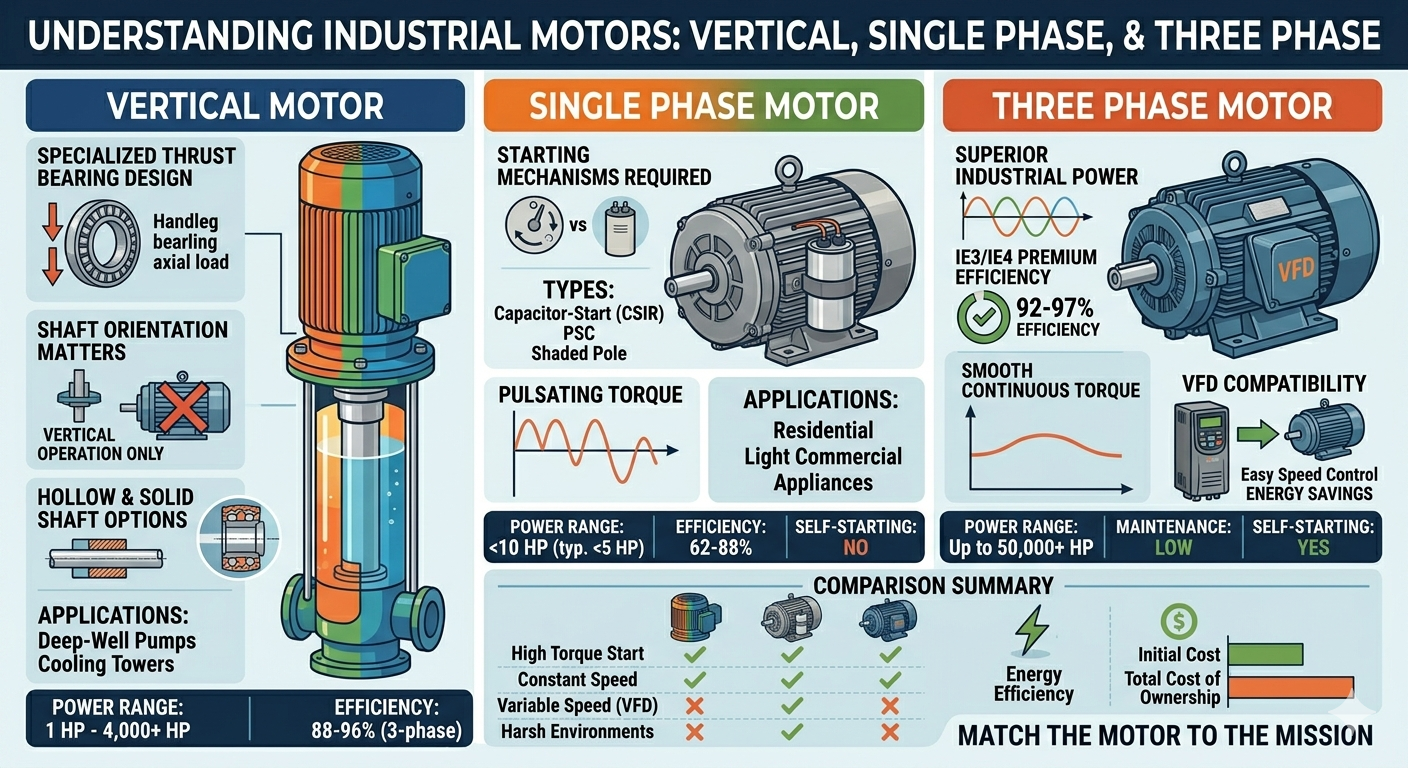

Átfogó összehasonlítás: függőleges motor vs. egyfázisú motor vs. háromfázisú motor
A table below provides a direct side-by-side comparison across the most important selection criteria:
| Paraméter | Függőleges motor | Egyfázisú motor | Háromfázisú motor |
|---|---|---|---|
| Szerelési irány | Függőleges (tengely lefelé vagy felfelé) | Vízszintes (általában) | Vízszintes vagy függőleges |
| Tápegység | 1-fázisú vagy 3-fázisú | Egyfázisú (120V/240V) | Háromfázisú (208-690V) |
| Tipikus teljesítménytartomány | 1 LE – 4000 LE | 1/20 LE – 10 LE | 0,25 LE – 50 000 LE |
| Teljes terhelési hatékonyság | 88–96% (3 fázisú változat) | 62-88% | 85-97% |
| Önindító | Igen (3 fázisú tápellátással) | Nem (indítási segédlet szükséges) | Igen |
| Nyomaték simasága | Sima (3 fázisú) | Lüktető | Sima (állandó) |
| Nyomócsapágy | Speciális nagy teherbírású | Szabványos radiális | Szabványos radiális |
| VFD kompatibilitás | Igen (3-phase version) | Korlátozott / nem ajánlott | Kiváló |
| Karbantartási komplexitás | Közepes – Magas | Alacsony – Közepes | Alacsony |
| Kezdeti költség (relatív) | Magas | Alacsony | Közepes |
| Elsődleges alkalmazások | Mélykútszivattyúk, hűtőtornyok | Készülékek, kis HVAC, szerszámok | Ipar, kompresszorok, szállítószalagok |
1. táblázat: A függőleges motorok, az egyfázisú motorok és a háromfázisú motorok egymás melletti műszaki és kereskedelmi összehasonlítása 11 fő kiválasztási kritérium alapján.
Energiafogyasztás és teljes fenntartási költség: A számok mesélik a történetet
A motortípusok közötti hatékonyságbeli különbségek közvetlenül az üzemeltetési költségekben jelentkeznek. Vegyünk egy valós példát: egy 5 LE-s (3,73 kW) szivattyúmotor évente 6000 órát üzemel, 0,12 USD/kWh villamosenergia-díj mellett.
| Motor típusa | Hatékonyság (%) | Bemeneti teljesítmény (kW) | Éves energia (kWh) | Éves költség (USD) |
|---|---|---|---|---|
| Egyfázisú motor (CSIR) | 82% | 4.55 | 27 300 | 3276 dollár |
| Háromfázisú motor (IE2) | 90% | 4.14 | 24 840 | 2981 dollár |
| Háromfázisú motor (IE3) | 93,6% | 3.99 | 23 940 | 2873 dollár |
2. táblázat: Éves energiaköltség-összehasonlítás egy 5 LE-s szivattyúmotorhoz, amely évi 6000 órát üzemel, 0,12 USD/kWh áron. Az IE3 háromfázisú motor 403 dollárt takarít meg évente egy hasonló egyfázisú motorhoz képest.
Több mint 10 éves élettartam, váltás egyfázisú motorról IE3-ra háromfázisú motor kb 4030 dollár csak elektromos áramból — több, mint sok motor vételára ebben a mérettartományban. 50 ilyen motorral rendelkező létesítményre méretezve az éves megtakarítás meghaladja a 20 000 dollárt.
Hogyan válasszuk ki a megfelelő motort: gyakorlati döntési keret
A correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
1. lépés: Mérje fel a rendelkezésre álló tápegységet
Ha a telepítés helyén csak egyfázisú áram van (gyakori lakóházakban, vidéki gazdaságokban és kiskereskedelmi egységekben), a egyfázisú motor gyakran az egyetlen életképes megoldás költséges infrastruktúra-fejlesztések nélkül. Ha rendelkezésre áll háromfázisú áramellátás – mint általában a gyárakban, kereskedelmi épületekben és önkormányzati létesítményekben – a háromfázisú motor az alapértelmezett választás minden 1 LE feletti terhelésnél, jobb hatékonyságot és alacsonyabb hosszú távú költségeket biztosítva.
2. lépés: Határozza meg a tengelytájolás követelményeit
Ha a meghajtott berendezés (szivattyú, ventilátor, keverő) függőleges tengelyt igényel, erre a célra épített függőleges motor kötelező. A szabványos vízszintes motor függőleges helyzetű használatának megkísérlése érvényteleníti a garanciát, veszélyezteti a csapágykenést, és jelentősen lerövidíti az élettartamot. A vízszintes motor csapágyolajfürdője nem függőleges működésre van kalibrálva – az olaj összegyűlik az alján, és kiéhezteti a felső csapágyat.
3. lépés: Állítsa össze a motort a terhelési jellemzőkkel
- Nagy indítási nyomaték terhelések (kompresszorok, nagy terhelésű szállítószalagok): Használjon a háromfázisú motor Design B vagy Design C nyomatékkarakterisztikával vagy CSIR-rel egyfázisú motor ha csak egyfázisú áram áll rendelkezésre.
- Változó sebességű terhelések (szivattyúk, ventilátorok, fúvók): A háromfázisú motor VFD-vel párosítva az optimális megoldás. Léteznek egyfázisú VFD-k, de kevésbé hatékonyak és kevésbé megbízhatóak.
- Folyamatos 24/7 működés: Mindig előnyben részesítse az IE3-at vagy újabbat háromfázisú motors ; az energiamegtakarítás 12-24 hónapon belül indokolja a prémium árat.
- Szakaszos munkaciklusok (kis készülékek, elektromos szerszámok): A egyfázisú motor megfelelő és gazdaságosabb.
Telepítési és karbantartási szempontok
A függőleges motor beszerelésének bevált gyakorlatai
A megfelelő telepítés a függőleges motor kritikus a névleges élettartam eléréséhez. A legfontosabb lépések a következők:
- Ellenőrizze, hogy a szivattyú nyomófeje megfelel-e a motor súlyának és tolóerő-terhelésének.
- Üzembe helyezés előtt ellenőrizze a nyomócsapágy előfeszítési beállításait a gyártó specifikációs lapja szerint.
- Használjon kalibrált nyomatékkulcsot az összes rögzítőcsavarhoz; a karima egyenetlen illeszkedése vibrációt és a csapágy eltolódását okozza.
- A zsírkenésű csapágyakat 2000–4000 órás időközönként újra kell kenni; olajkenésű kiviteleknél negyedéves olajszint-ellenőrzés szükséges.
- Az üzembe helyezéskor végezzen rezgéselemzést az alapvonal megállapításához – a csapágyházon a 0,1 in/s (sebesség) feletti leolvasás indokolja a vizsgálatot.
Tippek az egyfázisú motor karbantartásához
A centrifugal switch and capacitors in a egyfázisú motor ezek az elsődleges hibapontok. A karbantartási rutinoknak tartalmazniuk kell:
- Évente ellenőrizze a centrifugális kapcsoló érintkezőit kopás és szénlerakódások szempontjából; cserélje ki, ha a gödrök mélysége meghaladja a 0,5 mm-t.
- Indítsa el és indítsa el a kondenzátorokat kapacitásmérővel; cserélje ki, ha a kapacitás több mint 10%-kal a névleges érték alatt van.
- Az üzemi hőmérséklet figyelése — a egyfázisú motor túlmelegedés (130°C B osztályú szigetelési határ felett) túlterhelést, rossz szellőzést vagy meghibásodott kondenzátort jelez.
Tippek a háromfázisú motor karbantartásához
A inherent simplicity of a háromfázisú motor azt jelenti, hogy a karbantartás elsősorban megelőző jellegű:
- Évente végezzen szigetelési ellenállás (megger) vizsgálatokat; egy egészséges motornak 100 MΩ felett kell olvasnia 1000 V DC feszültségen.
- Ellenőrizze a fázisegyensúlyt a motor kapcsain – az 1%-ot meghaladó feszültség-kiegyensúlyozatlanság aránytalanul, 6–10%-kal növeli a motor felmelegedését.
- Kenje meg a csapágyakat a gyártó ütemezése szerint; a túlzsírozás ugyanolyan káros, mint az alulzsírozás.
- Minden szervizintervallumnál figyelje a motoráramot bilincsmérővel; a fokozatos áramnövekedés gyakran jelzi a csapágykopást vagy a tekercsromlást a teljes meghibásodás előtt.
Gyakran Ismételt Kérdések (GYIK)
Q1: Használható-e függőleges motor vízszintesen?
No. A függőleges motor soha nem szabad vízszintes helyzetben működtetni. Csapágyrendszere, kenőtartályai és hűtőlevegő-áramlása mind függőleges működésre készült. Vízszintes működtetése gyors csapágyhibát, olajszivárgást és túlmelegedést okoz a működést követő órákon vagy napokon belül.
2. kérdés: Átalakítható-e egy egyfázisú motor háromfázisú tápellátásra?
Nem közvetlenül. A egyfázisú motor egy fázisra tervezett tekercsekkel rendelkezik. Azonban egy fázisátalakító (forgó vagy statikus) képes háromfázisú áramot előállítani egyfázisú tápról, lehetővé téve a háromfázisú motor ott működni, ahol csak egyfázisú áram áll rendelkezésre – praktikusabb megoldás, mint a fordított.
3. kérdés: Miért tartanak tovább a háromfázisú motorok, mint az egyfázisú motorok?
Háromfázisú motorok nincs benne kondenzátor, indító kapcsoló vagy segédtekercs – ezek az alkatrészek a leggyakrabban meghibásodnak egyfázisú motors . A sima, folyamatos nyomaték csökkenti a csapágyak és tekercsek mechanikai igénybevételét is. Jól karbantartott háromfázisú motor 20-30 évig megbízhatóan üzemelhet, míg egy hasonló egyfázisú egység 10-15 évig hasonló körülmények között.
4. kérdés: Mit jelent az "üreges tengely" függőleges motorban?
Üreges tengely függőleges motor cső alakú forgórész tengelye van nyitott középső furattal, amely lehetővé teszi, hogy a szivattyúoszlop tengelye teljesen áthaladjon a motoron. A szivattyú tengelye a motor tetején található állítható fejű anyával van rögzítve a motor forgórészéhez, így nincs szükség külső tengelykapcsolóra. Ez a kialakítás leegyszerűsíti a beállítást és csökkenti a szivattyú-motor szerelvény teljes magasságát.
K5: Egyfázisú motor alkalmas kútszivattyúhoz?
Sekély kútú sugárszivattyúkhoz és kis búvárhajókhoz (1,5 LE alatt), a egyfázisú motor általánosan használt és teljesen megfelelő. 5 LE-nél nagyobb teljesítményt igénylő mélykút-turbinás szivattyúkhoz – vagy bármely kereskedelmi vagy városi környezetben lévő szivattyúhoz – a függőleges motor a háromfázisú motor hajtásrendszer erősen ajánlott a megbízhatóság és az energiahatékonyság érdekében.
6. kérdés: Mi a szerviztényező a motor specifikációiban, és különbözik-e ez a motortípusok között?
A szerviztényező (SF) egy szorzó, amely azt jelzi, hogy az adattáblán szereplő teljesítmény felett mennyivel tud a motor folyamatosan károsodás nélkül működni. A legtöbb egyfázisú motors 1,25–1,35 közötti SF-et hordoznak, míg a szabványos háromfázisú motors jellemzően SF 1,15 besorolásúak. Függőleges motorok A szivattyú szervizeléséhez általában SF 1,0 és 1,15 között van megadva, mivel a nyomócsapágyak pontosan a névleges terheléshez vannak méretezve, és kevesebb mechanikai tartalékot hagynak maguk után.
Következtetés: illessze a motort a küldetéshez
Are is no universally "best" motor — only the right motor for a specific application. A függőleges motor ez az egyetlen helyes választás, ha függőleges tengely interfész szükséges; semmiféle műszaki megoldás nem teszi a vízszintes motort biztonságos helyettesítővé. A egyfázisú motor továbbra is a praktikus és költséghatékony megoldás az alacsony fogyasztású alkalmazásokhoz, ahol csak egyfázisú áram áll rendelkezésre. És a háromfázisú motor az optimális választás gyakorlatilag minden ipari, kereskedelmi és nagy igénybevételű alkalmazáshoz, ahol elérhető a háromfázisú áramellátás – kiváló hatékonyságot, hosszú élettartamot, egyenletes nyomatékot és zökkenőmentes VFD-integrációt kínál.
A data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency háromfázisú motor többszörösen visszanyerhető energiamegtakarításban. Olyan létesítmények számára, amelyek egyidejűleg csökkentik az üzemeltetési költségeket és a szénlábnyomot, korszerűsítve az öregedést egyfázisú motorok IE3-ra háromfázisú motors — ahol a villamosenergia-infrastruktúra lehetővé teszi — az egyik legmagasabb megtérülést biztosító befektetés az ipari energiagazdálkodásban.
