Rövid válasz: egy egyfázisú motor működhet háromfázisú tápról, de csak akkor, ha egy fázisvezető plusz a nulla az adattábláján feltüntetett feszültségen van táplálva. Soha nem tudja egyszerre használni mindhárom fázist; a harmadik vezető egyszerűen kihasználatlanul marad. Ha a rendszernek nincs nullapontja, vagy a rendelkezésre álló feszültség nem egyezik az adattáblával, a motor vagy megtagadja az indulást, vagy túlmelegszik és meghibásodik.
Ez a válasz két mondatban. A következőkben megmagyarázzuk, miért, bemutatjuk, hogy az egyes általános háromfázisú tápegységek valójában mit adnak, és lefedi a fordított kérdést, amelyet a legtöbb ember valóban feltesz: hogyan kell üzemeltetni egy háromfázisú motort, amikor csak egyfázisú tápellátás áll rendelkezésére.
Miért nem képes egy egyfázisú motor mindhárom fázist használni?
Az egyfázisú motor két tápcsatlakozóval rendelkezik. A keret belsejében van egy fő tekercs, általában egy segéd- vagy indító tekercs, és egy kondenzátor vagy centrifugális kapcsoló, amely ledobja a segédtekercset, ha a rotor eléri a sebességet. A kiindulási séma egy szinuszos feszültséget feltételez két ponton.
A háromfázisú táplálás három vezetőből áll, amelyek feszültségei 120 elektromos fokra vannak egymástól. Egy kétpólusú eszköz csak kettőt képes áthidalni ezek közül a pontok közül, vagy fázist fázisba, vagy fázist nullapontba. Emiatt a valódi kérdések szűkebbek, mint a címkérdés:
- Feszültség egyezés: a rendelkezésre álló egyfázisú feszültség megegyezik a motor adattábláján szereplő értékkel?
- Semleges út: négyvezetékes rendszerben nulla van a motoron és motoráramra van méretezve?
- Indító áram: bírja-e az elágazás minden indításkor a másodperc töredékére felvett háromszor-ötször futó áramot?
Amit az egyes háromfázisú tápegységek valójában nyújtanak
A "háromfázisú" nem egy feszültség, és innen kezdődik a legtöbb hiba. Az alábbi táblázat felsorolja azokat a rendszereket, amelyekkel Észak-Amerikában, Európában és az exportpiacokon találkozik, és azt, hogy mit lát az egyfázisú motor mindegyiken.
| Ellátó rendszer | Fázisról fázisra | Fázistól semlegesig | Működhet egy 230 V-os egyfázisú motor? |
|---|---|---|---|
| 120/208 V Wye, 4 vezetékes | 208 V | 120 V | Nem, a 120 V jóval az adattáblán szereplő névleges érték alatt van |
| 277/480 V, 4 vezetékes | 480 V | 277 V | Nem, a 277 V túlmelegíti a 230 V-os tekercset |
| 400/230 V, 4 vezetékes (IEC) | 400 V | 230 V | Igen, fázis nullára, pontosan úgy, ahogy tervezték |
| 240 V delta, 3 vezetékes | 240 V | Egyik sem | Igen, vonalról vonalra, ha a motor névleges 240 V |
| 240 V delta magas lábbal, 4 vezetékes | 240 V | 120 V két lábon, 208 V magas lábon | Nem 230 V esetén; csak a 120 V-os motorok felelnek meg a világító lábaknak |
A 230 V-os motor nagyjából plusz-mínusz 10 százalékot tolerál, tehát körülbelül 207 V és 253 V között. Ezen a sávon kívül a visszatekerés vagy csere a következő lépés.
Ahol a károk általában előfordulnak
Három meghibásodási minta felel meg szinte minden szervizhívásnak ebben a témában.
Vonal-vonal kapcsolat rossz feszültséggel
A 230 V-os motor, amely egy 400 V-os rendszer két vonalán keresztül van leszállva, 400 V-ot lát. A szigetelési feszültség azonnal megemelkedik, általában a futási kondenzátor hibásodik meg először, és a tekercselés gyakran perceken belül következik be.
Nem semleges, sem alulméretezett
A háromvezetékes delta rendszerekben egyáltalán nincs nulla, így a gépen nem áll rendelkezésre egyfázisú út. A négyvezetékes rendszerekben a nulla néha vékony vezérlővezeték, amelyet soha nem szántak motoráram szállítására. A leágazó áramkörhöz kell méretezni, nem pedig a jelzőlámpához.
Egyfázisú motor meghajtása háromfázisú VFD-ről
A háromfázisú kimenettel rendelkező szabványos hajtás nem üzemeltethet kondenzátoros indítómotort. Az impulzus kimenet a kondenzátorral és a centrifugális kapcsolóval szemben működik, és a segédtekercs nincs úgy elhelyezve, hogy szintetikus forgó mezőt fogadjon el. Léteznek dedikált egyfázisú kimenettel rendelkező hajtások, de az indító áramkört az érintett motorszállítóval együtt kell átdolgozni, nem a helyszínen rögtönözni.
A fordított kérdés: Háromfázisú motor működtetése egyfázisú tápellátással
A legtöbb ember, aki ebben a témában keres, valójában az ellenkező problémával szembesül: egy háromfázisú motor a helyszínen, csak egyfázisú tápellátással. A rövid válasz lélekben ugyanaz, soha ne kösd közvetlenül.
Tegyen egy háromfázisú motort egyfázisú vezetékre, és nincs forgó mágneses tér. A forgórész mozdulatlan, a motor zúg, az áram a lezárt rotor szintje felé emelkedik, és a túlterhelés kiold, vagy a tekercs megég. Az alábbiakban minden működőképes módszer mesterségesen hozza létre a hiányzó harmadik fázist.
| módszer | Hogyan működik | Használható teljesítmény | A legalkalmasabb |
|---|---|---|---|
| Közvetlen kapcsolat | Csak két vezeték, nincs forgó mező | Egyik sem | Soha, ez tönkreteszi a motort |
| Statikus fázisátalakító | A kondenzátorok indítási és futási fázist hoznak létre | A névtábla körülbelül 50-60 százaléka | Könnyű, alkalmankénti terhelések nehéz indítás nélkül |
| Forgó fázisátalakító | Egy üresjárati motor generálja a harmadik fázist | Közel 100 százalék | Üzletek több géppel, amelyeknek valódi indítónyomatékra van szükségük |
| VFD egyfázisú bemenettel | Az egyenirányító és az inverter három fázist szintetizál | Körülbelül 50 százalék, hacsak nem túlméretezett | Egy motor, aminek sebességszabályozásra is szüksége van |
| Cserélje ki egyfázisú motorra | A motort a kéznél lévő készlethez igazítja | 100 százaléka az új minősítésnek | Körülbelül 3 LE-ig terhelhető 230 V-on |
Két szám dönti el, hogy megéri-e az átalakítás. A szabványos teljes terhelésű áramtáblázatok egy 230 V-os egyfázisú motort körülbelül 8 A-re tesznek 1 LE-re, 17 A-t 3 LE-re és 28 A-re 5 LE-re, három-ötször nagyobb indítási túlfeszültség mellett. Ha pedig egy VFD-t egyfázisúról táplálnak, a bemeneti áram kevesebb eszközben összpontosul, így a hajtást nagyjából a motoráram kétszeresére kell méretezni, hogy az egyenirányító és az egyenáramú busz a névleges értékükön belül maradjon.
Egyfázisú vagy háromfázisú: mi változik valójában
Ha mindkét kellék rendelkezésre áll, a döntés öt mérhető különbségre vezethető vissza.
- Indító nyomaték: egy háromfázisú motor indításkor a teljes terhelésű nyomaték nagyjából 200-300 százalékát fejleszti ki; egy kondenzátor-indító egyfázisú motor körülbelül 150-200 százalékot, az állandó osztott kondenzátor-konstrukció pedig sokkal kevesebbet kezel.
- Áramerősség lóerőnként: a háromfázisú gépek nagyjából fele annyi áramot vesznek fel, mint egy azonos névleges teljesítményű egyfázisú motor, így a kábelek, kontaktorok és túlterhelések kisebbek és olcsóbbak.
- Hatékonyság és teljesítménytényező: mindkettő magasabban fut háromfázisban, ezért prémium hatékonysági programokat írnak köréjük.
- Keret mérete: azonos lóerőhöz az egyfázisú motor jellemzően egy-két vázmérettel nagyobb és észrevehetően nehezebb.
- Praktikus mennyezet: kb. 3 LE felett az egyfázisú opciónak nincs értelme az indítóáram és a vezeték mérete miatt. A konstrukció és a teljesítmény részletesebb összehasonlítását tartalmazza az egyfázisú és háromfázisú motorok különbségeinek bontása .
Ellenőrző lista, mielőtt bármit beköt
- Fényképezze le az adattáblát: feszültség, fázis, frekvencia, lóerő, teljes terhelésű erősítők és szolgáltatási tényező.
- Mérje meg a betáplálást a csatlakozási ponton egy true-RMS mérővel, mind a fázisok között, mind a fázisok között, ideális esetben terhelés alatt.
- Győződjön meg arról, hogy a nulla van, és megegyezik az elágazó áramkör névleges értékével.
- Ellenőrizze, hogy a mágneskapcsoló és a túlterhelési relé megfelel-e a motor áramának és munkaciklusának.
- Vizsgálja meg a kondenzátorokat, és győződjön meg arról, hogy a centrifugális kapcsoló szabadon mozog, mielőtt újra használna egy régi motort.
- A meghajtott berendezés csatlakoztatása előtt ellenőrizze a forgást, és illessze a házat a porral, mosással vagy kültéri feltételekkel.
A motor hozzáigazítása az Ön által kínált készlethez
Ha a betáplálás 230 V-os egyfázisú, és a terhelés kb. 3 LE alatt marad, akkor általában egy teljesen zárt kondenzátoros indító- és üzemmotor a legegyszerűbb megoldás, és ez teljesen elkerüli az átalakító berendezést.
Egyfázisú, teljesen zárt kondenzátoros indítómotor Érdemes megnézni körülbelül 3 LE alatti 230 V-os egyfázisú terhelések esetén, amely teljesen zárt kondenzátorindítási és -futási lehetőséget kínál, amely elkerüli az átalakítási berendezéseket. Termék megtekintése → Ahol már háromfázisú áram van az épületben, ott egy prémium hatásfokú háromfázisú, 48-as vagy 56-os vázas gép alacsonyabb áramerősséggel, jobb indítónyomatékkal és hosszabb élettartammal végzi el ugyanezt a munkát.
Háromfázisú tört lóerős prémium hatékonyságú motor Érdemes megnézni, ahol háromfázisú áram áll rendelkezésre, ez a 48–56 vázas, prémium hatásfokú motor kisebb áramerősséggel és hosszabb élettartammal rendelkező, könnyed ipari terhelésekre is alkalmas. Termék megtekintése → Ha a hajtott berendezésnek változtatható fordulatszámra van szüksége, de csak egyfázisú teljesítmény áll rendelkezésre, akkor egy EC motor megkerüli az egész átalakítási problémát, mivel az elektronika kezeli a kommutációt, és magának a motornak nincs indítókondenzátora vagy centrifugális kapcsolója a meghajtással való küzdelemhez.

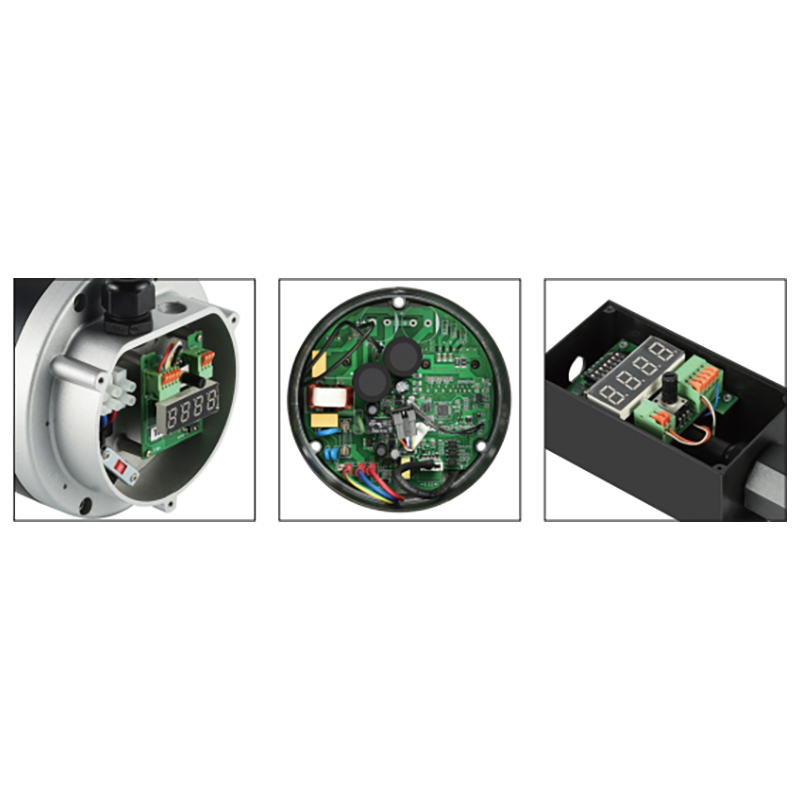

NEMA Frame EC motor egyfázisú változtatható sebességű berendezésekhez Érdemes megnézni a változtatható sebességű, egyfázisú tápellátású berendezéseket. Ez a NEMA 48 keretes EC motor elkerüli az indítókondenzátorokat és a centrifugális kapcsolókat, miközben elektronikusan kezeli a kommutációt. Termék megtekintése → A keretméreteknek, a burkolattípusoknak és a hatékonysági szinteknek egy készletben kell megfelelniük, ami könnyebb, ha egy szállító egyfázisú és háromfázisú családokat is lefed. WAYLEAD NEMA és IEC terveket épít 48-tól 250-ig terjedő keretek között, cseppálló, teljesen zárt és TENV konstrukcióban, így ugyanaz a terhelés hozzáigazítható a telephely ténylegesen elérhető készletéhez.
Gyakran Ismételt Kérdések
Működhet-e egy egyfázisú motor egy háromfázisú táp két vonalán?
Igen, feltéve, hogy a vonal-vonal feszültség megegyezik az adattábla névleges értékével. A 240 V-os motor 240 V-os delta rendszerben normál telepítés. Ez továbbra is egyfázisú, és a harmadik vezetéket nem használják.
Mi történik, ha egy 230 V-os egyfázisú motort 400 V-os tápfeszültségre csatlakoztatok?
A tekercs nagyjából 74 százalékos túlfeszültséget lát. A mágneses áram meredeken emelkedik, a kondenzátor túlfeszül, és a tekercs perceken belül túlmelegszik. Az eredmény általában egy kiégett tekercs és egy kidudorodó kondenzátor.
Működtethet-e egy VFD egyfázisú motort háromfázisú tápról?
Egy szabványos háromfázisú kimeneti meghajtó nem. Léteznek egyfázisú kimeneti hajtások, de az indítókondenzátort és a centrifugális kapcsolót át kell dolgozni, és a motornak el kell viselnie az inverter hullámformáját. A legtöbb utólagos felszerelésnél a motor cseréje olcsóbb, mint átalakítani.
Mekkora lehet egy egyfázisú motor, mielőtt a háromfázisú a jobb választás?
A kondenzátorindító egyfázisú motorok körülbelül 3 LE-ig, esetenként 5 LE-ig, 230 V-on elérhetők. Az ilyen méretű, 17 A-es, illetve 28 A-es teljes terhelésű áram, valamint a három-ötször nagyobb indítási túlfeszültség általában 2-3 LE felett praktikus választássá teszi a háromfázisú motort.
A szabály, amely megőrzi ezt az egyszerűséget: illessze a motort a meglévő táphoz, ahelyett, hogy egy motort olyan tápra kényszerítene, amelyre soha nem tervezték. Olvassa el az adattáblát, mérje meg a nulla és a fázis közötti feszültséget, erősítse meg a nullát, és ellenőrizze az indítóáramot az elágazásvédelemhez képest. Ha a négy ellenőrzés bármelyike sikertelen, a válasz egy másik motor, nem pedig egy másik csatlakozás.
